Description

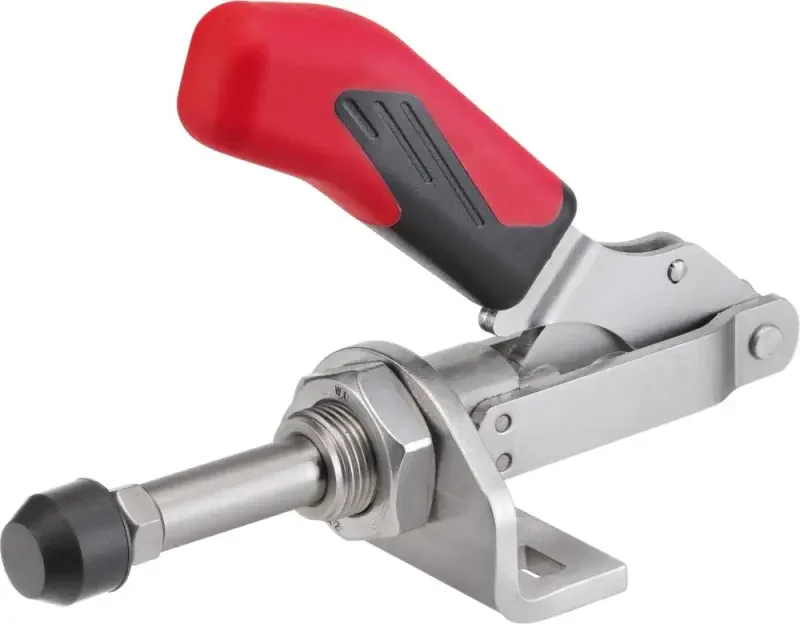

Upínač s pritlacnym pistem AMF 94128 a úhlovou patkou. Rozměr patice 6841. Velikost 2
- Zdvih upnutí [mm]: 17 ÷ 25
- Celková výška [mm]: 85,5
- Celková délka [mm]: 114
- Průměr otvoru [mm]: 5,6
- Přídržná síla [N]: 2 000 | 2 000
Rychloupínací komplet AMF s přítlačným pístem, rozměr 6841 s malou úhlovou patkou
- Provedení upínky:
- Tlačný a tažný upínák s malou úhlovou patkou (táhla a ruční páky pracují stejnoměrně)
- Dlouhé vedení táhla s upevňovacím závitem a maticí
- Pozinkováno a pasivováno
- Pákové dily a táhlo jsou vyrobeny ze zušlechtěné oceli
- Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsouve velikostech O, 1 a 5
- Místa uložení jsou namazána
- Rukojeť z červeného plastu, odolného proti oleji
- U velikostí O, 2 a 3: Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
- Ruční páku lze otočit do libovolné úhlové polohy k základní ploše
- Použití:
- Používejte jako upínák, který pracuje na principu tlaku a tahu
- Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravkuzašroubovat pomocí závitu
- Rozsah dodávky:
Kompletně se zušlechtěným pozinkovaným přítlačným šroubem - Upozornění: Velikost O a 3 jsou k dostání i v provedení z oceli INOX
