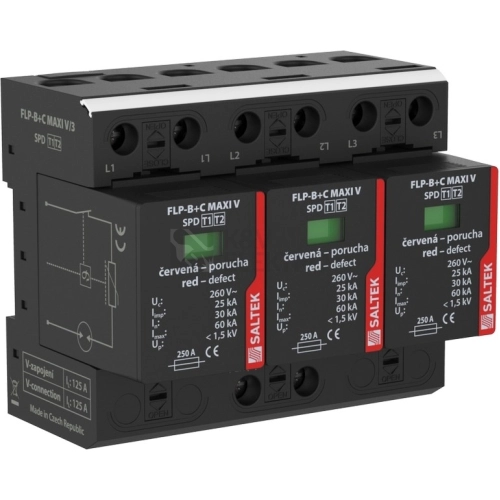

Svodič přepětí FLP-B+C MAXI V/3 (TN-C)

Description

FLP-B+C MAXI V/3 je třípólový kombinovaný svodič typu T1+T2 navržený pro hlavní rozvaděče a přívody v soustavě TN-C. Slouží k ochraně elektrických zařízení před přepětím způsobeným bleskovým výbojem nebo spínacími jevy.

Specifikace svodiče přepětí SALTEK FLP-B+C MAXI V/3 (TN-C), A05093

Zařízení je plně výměnné – modulové, což umožňuje rychlou a snadnou údržbu bez nutnosti výměny celého přístroje. Ochranná hladina 1,5 kV, impulzní proud 25 kA (10/350 µs) a maximální vybíjecí proud 60 kA (8/20 µs) zajišťují vysoký stupeň ochrany pro připojené systémy.

Vybrat si u náš můžete i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku proudových chráničů, jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů. Nabízíme také nejrůznější rozvodnice a rozvaděče a další elektroinstalační materiál.

Technické detaily svodiče přepětí SALTEK

• Typ SPD: T1, T2 (kombinovaný svodič)
• Síťová soustava: TN-C
• Jmenovité napětí (Uₙ): 230 V AC
• Nejvyšší trvalé provozní napětí (Uₚ): 260 V AC
• Jmenovitý zátěžový proud pro „V“ zapojení: 125 A
• Impulsní výbojový proud (10/350 µs): 25,00 kA
• Celkový výbojový proud (10/350 µs): 75,00 kA
• Jmenovitý výbojový proud (8/20 µs): 30,00 kA
• Maximální výbojový proud (8/20 µs): 60,00 kA
• Reziduální napětí MOV při Iₙ (Uₚₑₛ): 0,85 kV
• Napěťová ochranná hladina (Uₚ): 1,50 kV
• Jmenovitý zkratový proud (Iₛₐ): 50,0 kA
• Max. předjištění: 250 A gL/gG
• Max. předjištění pro „V“ zapojení: 125 A gL/gG
• Doba odezvy (tₐ): 100 ns
• TOV 5 s L-N: 335 V
• TOV 120 min L-N: 440 V
• Připojení (pevný vodič): 2,5 mm² – 50 mm²
• Připojení (slaněný vodič): 2,5 mm² – 35 mm²
• Signalizace poruchy: červené zbarvení indikačního pole
• Krytí: IP20
• Teplotní rozsah okolí: –40 °C až +80 °C
• Montáž: DIN lišta 35 mm

Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

Svodič přepětí FLP-B+C MAXI V/3 (TN-C) splňuje příslušné normy ČSN včetně ČSN EN 61643-11 ed.2.
