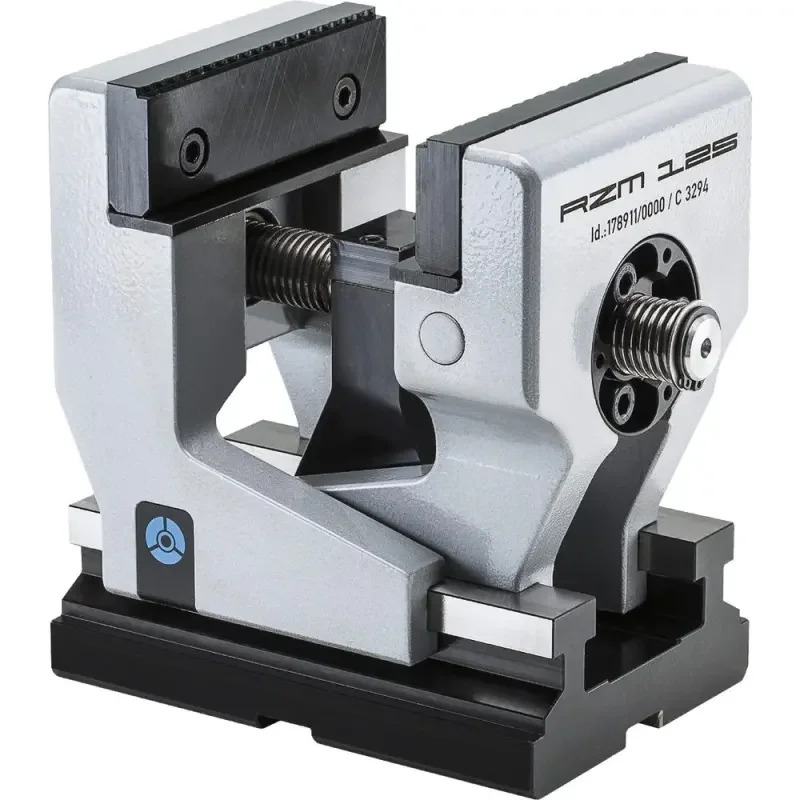

Strojní NC středící svěrák Röhm RZM 125 (ROHM178911)
NC středící svěrák Röhm RZM 125
- Šířka čelistí [mm]: 125
- Upínací délka [mm]: 17 ÷ 136
- Výška čelistí [mm]: 40
- Celková délka (Dmax) [mm]: 218
- Délka svěráku (F) [mm]: 180
- Šířka svěráku [mm]: 125
- Výška svěráku [mm]: 196,5
- Upínací tlak [kN]: 25
- Utahovací moment [Nm]: 150
- Hmotnost [kg]: 17,4
Mechanický NC středící svěrák Röhm RZM 125
Kompaktní mechanický středící NC svěrák Röhm s krátkým upínacím rozsahem optimalizovaný pro obrábění ve víceosých obráběcích centrech.
Jako hospodárné řešení středícího upnutí při použití v systémech paletování popř. automatizovaných systémech.
- Bez dalších pomůcek nebo speciálních upínacích čelistí je možné středícím svěrákem RZM upnout obrobek bezpečně – a to s minimálním zásahem do obrysů
- Upínací vřeteno je namáháno na tah (vytváří uzavřený silový okruh od obrobku ke vřetenu/hřídeli), to zajišťuje velmi efektivní přítlak obou pohyblivých čelistí na obrobek a zabraňuje prohýbání základní desky a negativnímu působení na stůl stroje. Obrobek je zvedán jen minimálně od stolu stroje a je tak získáno stabilní upnutí
- Patentovaný vodicí systém čelistí umožňuje i velmi velký upínací rozsah
- Díky kompaktní a robustní konstrukci je zajištěn maximální stupeň volnosti v 5- a vícestranném obrábění
- Všechny funkční plochy svěráku jsou kalené a broušené pro dlouhou životnost
- Konstantní upínací síla a vysoká Opakovací přesnost upínání: 0,02 mm
- Mechanický, ručně ovládaný upínací systém, bez posilovače
- Centrické upínání se dvěma mobilními čelistmi
- Maximálně otevřený svěrák s optimálním odchodem třísek i při vysoké zátěži při obrábění zajišťuje snadné čištění
- Konstantní upínací síly pro každé upnutí s vysokou přesností opakování lze zajistit při použití momentového klíče
- Ideálně se hodí pro použití SKB upínací čelisti (jsou součástí dodávky). Tyto čelisti mohou být použity pro zajištění bezpečného upínání polotovarů nebo řezaných dílů s hloubkou upnutí od 2,5 mm pro pro max. pevnost až 900 N/mm2
- Dlouhé, vysoko usazené čelisti a kompaktní design
