Description
Seřizovací klín HERKULES 190/170 ÷ 190 mm AMF 72793
- Velikost: 190
- Přestavení na výšku (h-H) [mm]: 170 ÷ 190
- Rozměr A [mm]: 80
- Rozměr B [mm]: 145
- Rozměr L [mm]: 175
- Rozměr šestihranu (SW) [mm]: 26
- Stoupání (výškové nastavení) H* [mm.U]: 2,02
- Nosnost [kN]: 250

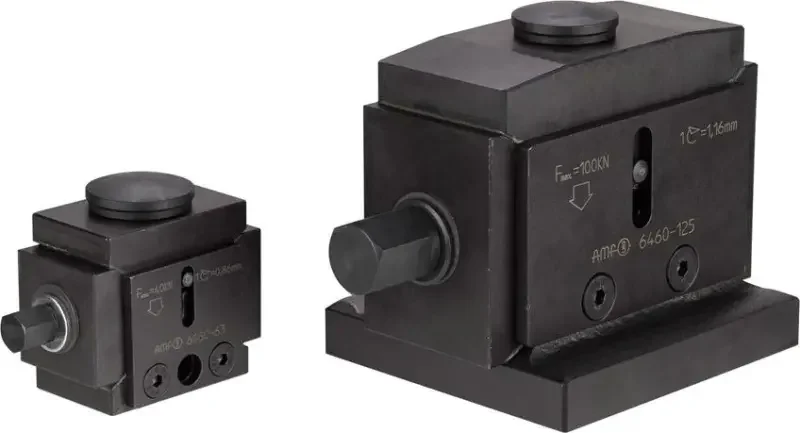

Vyrovnávací a seřizovací klín Herkules
- Ze zušlechtené tvárné litiny a oceli
- Popuštěno na brunýrovaný odstín
- Provedení se středicím otvorem průměr 12 mm
- Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (Fmax.)
- Přesně opracované klínové plochy dovolují klidné a přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby
- Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu
- Vhodné= k upínáni těžých litinových a kovaných obrobků na velkých nástrojových zařízeních
- Kromě toho se rovnací klín může nasadit na „těžké šroubovací podpěry“
- Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm)
Součásti dodávky sestavy vrovnávacího klínu Herkules
- Rovnací klín s kulovým nástavcem [Obj. č. 3930]
