Rychloupínací nožový držák SWH 1-A

Description

Rychloupínací nožový držák SWH 1-A

Rychloupínací nožový držák sada SWH 1-A.

• Rychloupínací nožové držáky
• Určeny pro všechny typy dodávaných soustruhů
• Opakovatelná přesnost 0,01 mm
• 40 různých poloh úhlových nastavení
• Výškové nastavení pomocí drážkovaného šroubu
• Ocelová hlava a držák s profilově broušeným ozubením
• Upnutí výměnného držáku se provádí rychloupínacípákou
• Úhlová stupnice na hlavě
• Pro vlastní montáž


  Technické údaje nožového držáku SWH 1-A

• Točný průměr [mm]: 150 ÷ 300
• Výkon motoru soustruhu max. [kW]: 2,2
• Šířka saní max. [mm]: 100
• Výška řezné hrany (ostří) min. [mm]: 29
• Výška řezné hrany (ostří) max. [mm]: 40
• Výšková seřiditelnost [mm]: 11
• Podložka nože [mm]: 9
• Šířka podložky pro pracovní nůž [mm]: 12
• Výška pracovního nože max. [mm]: 20
• Průměr díry [mm]: 20
• Celková šířka [mm]: 100
• Celková výška [mm]: 54
• Hloubka vrtání [mm]: 35

• Součásti dodávky nožového držáku:

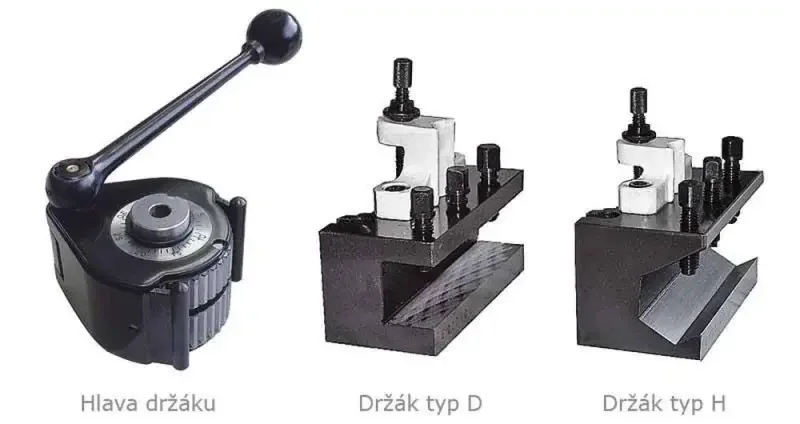

• 1× hlava držáku A
• 3× držák 20 × 90 pro čtyřhranné nože (typ D)
• 1× držák 20 × 90 pro kulaté nože (typ H)
