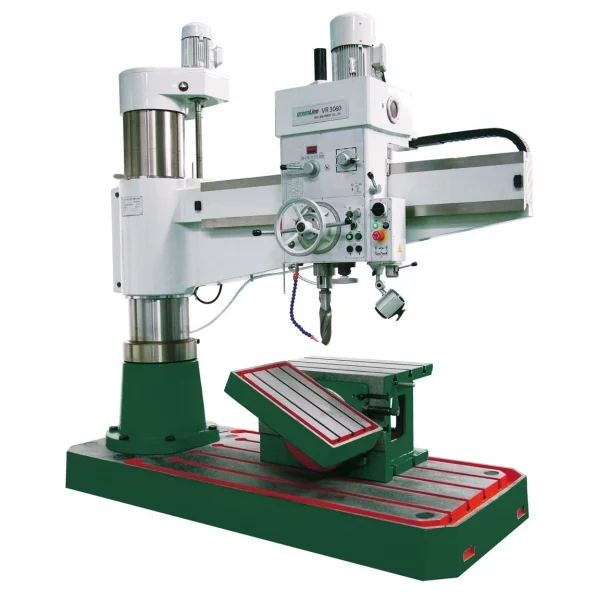

Radiální vrtačka VR 3060

Description

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.

• Plynulá regulace otáček vřetene pomocí frekvenčního měniče
• Digitální ukazatel počtu otáček
• Koncové dorazy polohy vřetene
• Hydraulické upínání ve všech osách
• Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
• Trochoidní mazání olejem
• S bezpečnostními prvky
• Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
• Elektrické díly odpovídající standardům CE, CSA, UL
• PLC řídící jednotka
• Elektronický kontrolní systém
• Elektronický ventil hydraulického systému

Obsahuje:
– Upínací kostka 750 x 500 x 500 mm
– Šrouby M24 pro T-drážky, 4 ks
– Redukční pouzdro MK5 / MK4
– Redukční pouzdro MK4 / MK3
– Redukční pouzdro MK3 / MK2
– Klínový vyrážeč
– Klíč pro demontáž nástroje
– Kotvicí šrouby M24 x 500 mm, 6 ks
– Vrtací sklíčidlo 1 – 16 mm, B16
– Redukce MK4 / B16

Parametry:
Vrtací výkon max. | ocel : 62 mm
Vrtací výkon max. | litina : 72 mm
Řezání závitů | ocel : M46
Řezání závitů | litina : M52
Kužel vřetena : MK5
Rozsah rychlosti posuvu : 0.06 – 1.00 mm/ot
Otáčky : 38–2000ot/min
Plynulá změna otáček : Ano
Počet rychlostních stupňů : 8
Vzdálenost vřeteno – sloup : 350 – 1600 mm
Vzdálenost vřeteno – pracovní stůl : 350 – 1250 mm
Rozsah posuvu vřetene : 315 mm
Rychlost zvedání/spouštění ramene : 1.2 m/min
Úhel otáčení vrtací hlavy : ±180 °
Průměr sloupu : 350 mm
Výkon hlavního motoru : 3000 W
Výkon zvedacího motoru ramene : 1500 W
Výkon hydraulického čerpadla pro zpevnění vřeteníku. sloupu a ramene : 750 W
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2490×2600×1050 mm
Hmotnost : 3800 kg
