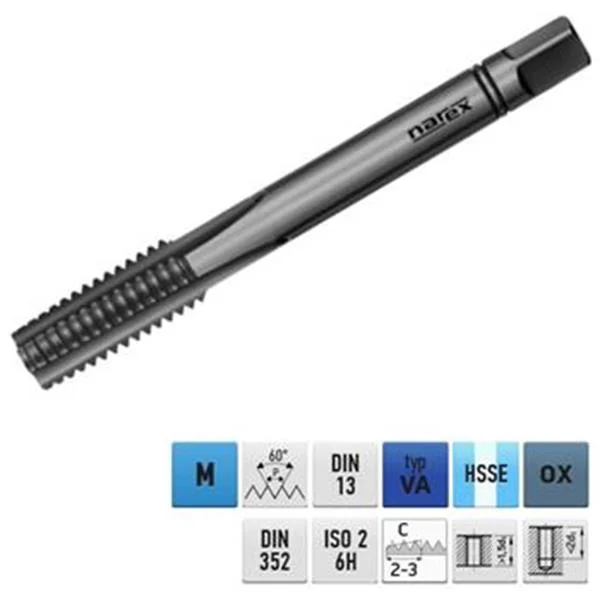

Narex Ždánice 041537082160200 – Závitník sadový ruční M16 x 2,0 mm HSS OX – velikost č. II ČSN 22 3010 kód 0290

Description

Závitník sadový ČSN 22 3010 kód 0290 Ruční sadový závitník pro metrický závit, DIN 352, s oxidovaným povrchem, pro nerezavějící a žáruvzdorné oceli, šedou litinu, tvárnou a temperovanou litinu.

Typ závitu: M – metrický závit ISO

Materiál závitníku: HSSE – výkonná rychlořezná ocel

Rozměry:

Průměr závitu (d1): 16 MF
Rozteč (stoupání) závitu (P): 2,0 mm
Norma: DIN2181
Lícování: ISO2 (6H)
Délka celková (l1): 80 mm
Délka pracovní (závitové)části (l2): 32 mm
Průměr upínací stopky (d2): 12 mm
Velikost upínacího čtyřhranu (a): 9 mm
Počet řezných drážek (z): 3
Délka řezného kužele: C (2-3P závitů)

Použití doporučené:

– Nerezavějící a žáruvzdorné oceli s pevností 450 – 800 N/mm2
– Nerezavějící a žáruvzdorné oceli s pevností 600 – 1000 N/mm2
– Šedá litina
– Tvárná a temperovaná litina
