Description

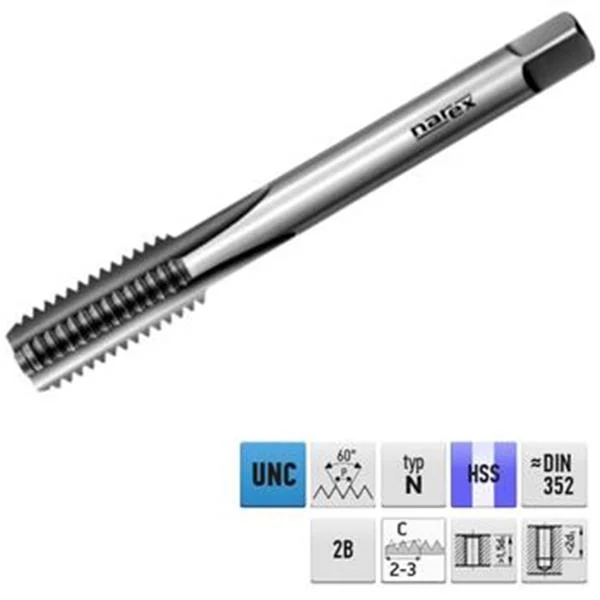

Ruční sadový závitník pro americký unifikovaný hrubý závit, DIN 352, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny. hliníku, slitiny mědi s krátkou drobivou třískou
Závitník s přímými řeznými zuby pro ruční řezání závitů do dna i průchozích závitů.
Parametry:
- Materiál závitníku: HSS – výkonná rychlořezná ocel
- Průměr závitu (d1): 7/16″
- Průměr závitu (d1mm): 11,2mm
- Rozteč (stoupání) závitu (P): 14 závitů na palec („)
- Délka celková (l1): 70mm
- Délka pracovní (závitové)části (l2): 22mm
- Průměr upínací stopky (d2): 8,0mm
- Velikost upínacího čtyřhranu (a): 6,2mm
- Norma: DIN352 Lícování: 2B
- Počet řezných drážek (z): 3
- Délka řezného kužele: C (2-3P závitů)
- Doporučený průměr předvrtaného otvoru: pr. 9,3mm
Použití doporučené:
- A1 = Konstrukční oceli s pevností do 500 N/mm2
- A2 = Nelegované lité oceli s pevností do 500 N/mm2
- B1 = Automatové oceli s pevností do 800 N/mm2
- B2 = Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2
- B3 = Nelegované lité oceli s pevností do 800 N/mm2
- F1 = Šedá litina
- F2 = Tvárná a temperovaná litina
- H1 = Hliník legovaný s obsahem Si < 10%
- J1 = Slitiny mědi (krátká drobivá tříska)
Použití možné:
- H2 = Hliník legovaný s obsahem Si > 10%
