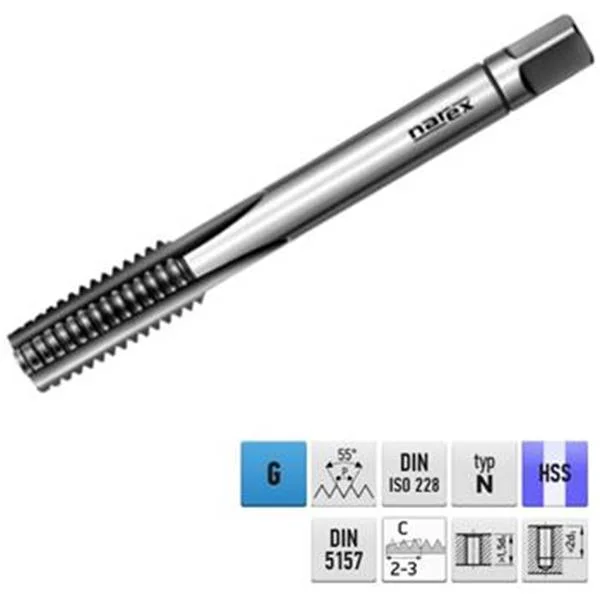

Narex Ždánice 041530030023100 – Závitník sadový G 1 1/4″ stoupání 11P na palec („), č. I, HSS typ 0302

Description

Ruční sadový závitník pro trubkový závit, DIN 5157, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny hliníku, slitiny mědi. s krátkou drobivou třískou
Závitník s přímými řeznými zuby pro ruční řezání závitů do dna i průchozích závitů.

Parametry:

• HSS – výkonná rychlořezná ocel
• Průměr závitu (d1): G 1 1/4″
• Průměr závitu (d1) v mm: 42 mm
• Rozteč (stoupání) závitu (P): 11 závitů na palec („)
• Délka celková (l1): 125mm
• Délka pracovní (závitové)části (l2): 30mm
• Průměr upínací stopky (d2): 32,0mm
• Velikost upínacího čtyřhranu (a): 24,0mm
• Úhel závitu: 55°°
• Norma: DIN5157
• Počet řezných drážek (z): 4
• Délka řezného kužele: C (2-3P závitů)
• Doporučený průměr předvrtaného otvoru: pr. 39,0mm

Použití doporučené:

• A1 = Konstrukční oceli s pevností do 500 N/mm2
• A2 = Nelegované lité oceli s pevností do 500 N/mm2
• B1 = Automatové oceli s pevností do 800 N/mm2
• B2 = Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2
• B3 = Nelegované lité oceli s pevností do 800 N/mm2
• F1 = Šedá litina
• F2 = Tvárná a temperovaná litina
• H1 = Hliník legovaný s obsahem Si < 10%
• J1 = Slitiny mědi (krátká drobivá tříska)

Použití možné:

• H2 = Hliník legovaný s obsahem Si > 10%
