Description

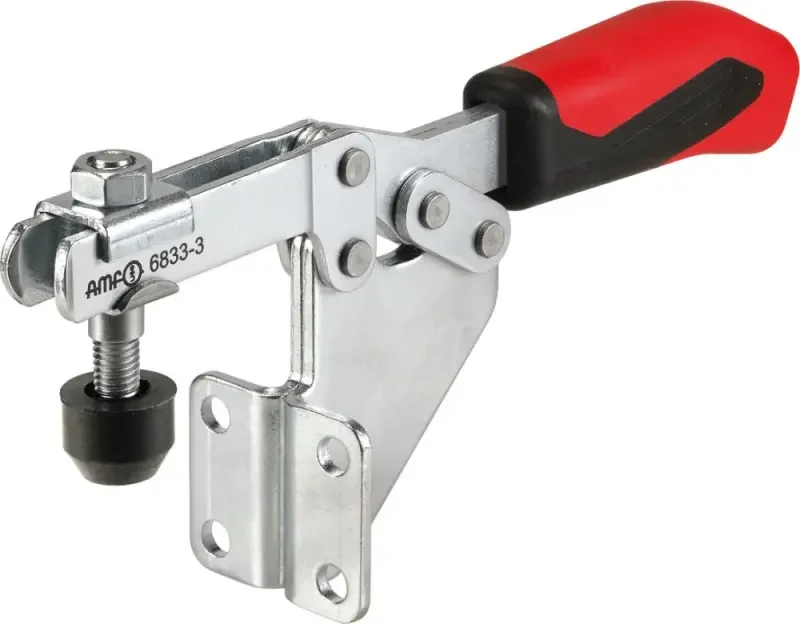

Horizontální upinač AMF 93328 s úhlovou patkou. Rozměr patice 6833 Velikost 2
- Výška upnutí [mm]: 22 ÷ 29,5
- Celková výška [mm]: 94
- Celková délka [mm]: 162
- Průměr otvoru [mm]: 5,6
- Přídržná síla [N]: 1 000 ÷ 1 200
Horizontální rychloupínací komplet AMF, rozměr 6833 se zušlechtěným pozinkovaným přítlačným šroubem a úhlovou patkou
- Provedení upínky:
- S otevřeným přídržným ramenem a horizontální patkou (nohou)
- Pozinkováno a pasivováno
- Nýty z INOX oceli, které se ve velikostech 2 a 3 pohybují v povrchově tvrzených pouzdrech
- Místa s ložisky namazaná
- Ergonomická rukojeť, odolná proti oleji s velkým madlem a měkkými komponenty
- Bezpečnostní upínací prvek s ochranou proti sevření prstů
- Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena
- Použití: K namontování z boku
- Upozornění: Příčné rameno pro 2bodové upnutí viz Obj. č. EDE394600
