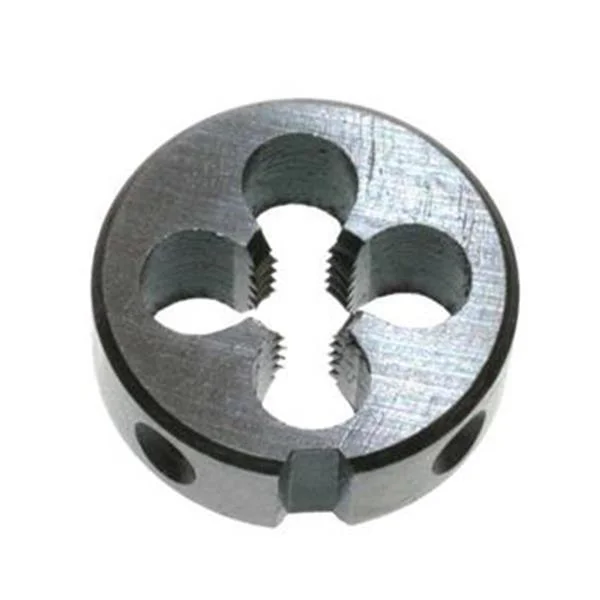

Bučovice Tools 300050 – Závitové kruhové čelisti metrické ZKČ M 5×0,8mm, rychlořezná ocel HSSE/VA na nerez, ČSN 223210

Description

• Materiál: HSSE/VA
• Typ závitu: metrický (M)
• Provedení závitu: lapovaný
• Úhel závitu: 60 °
• Lícování: 6g

Doporučené použití:

• Konstrukční ocel do 500 MPa
• Automatové a konstrukční oceli do 750 MPa
• Nástrojové oceli do 900 MPa
• Ocelolitina 500 – 700 MPa
• Ocelolitina 700 – 900 MPa
• Temperová litina 450 – 700 MPa

Parametry:

• Velikost závitu (D): 5 mm
• Stoupání (P): 0,8 mm
• Vrcholový úhel: 60°
• Počet naváděcích řezných závitů: 1.5P
• Upínací průměr (D e9): 20 mm
• Výška ZKČ (h j14): 5 mm
• Počet řezných otvorů (S): 4
