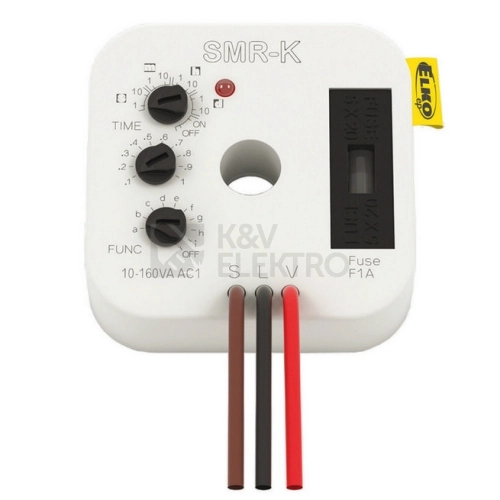

Časové relé Elko EP SMR-K triak

Description

Elko EP SMR-K je multifunkční časové relé do instalační krabice, které pracuje při AC 230 V a díky triakovému výstupu se hodí i ke LED světelným zdrojům. Využijete jej jako rychlou náhradu klasického vypínače za časově řízené ovládání, přičemž nevyžaduje nulový vodič a zvládá více režimů časování.

Specifikace časového relé Elko EP SMR-K triak

Super-multifunkční relé je výhodné a ​rychlé řešení změny standardního vypínače za časově ovládané tlačítko. Díky nízkému ovládacímu proudu je vhodné zejména v ​kombinaci s ​LED světelnými zdroji.

• Multifunkční relé určené pro montáž do instalační krabice, pod tlačítko nebo vypínač do stávající elektroinstalace (SMR-K nepotřebuje ke své funkci nulový vodič).
• Výhodné a ​rychlé řešení standartního vypínače za časově ovládaný a ​nebo tlačítkově ovládané paměťové relé.

SMR-K:

• 3-vodičové připojení, funguje bez připojení “NULY”
• výstupní výkon: 10 – 160 VA
• spínací prvek: triak
• pro správnou funkci výrobku je nutná přítomnost zátěže R, L nebo C mezi vstupem S a ​nulovým vodičem

Funkce:

• Funkce a ​- zpožděný návrat na náběžnou hranu: Výstup odčasuje při sepnutí spínače. Každým dalším stiskem (max. 5x) se doba času zvyšuje. Dlouhým stiskem se výstup vypne.

• Funkce b – zpožděný návrat na sestupnou hranu: Výstup odčasuje po vypnutí tlačítka, ale sepne okamžitě.

• Funkce c – zpožděný návrat na sestupnou hranu: Po vypnutí tlačitka výstup sepne a ​odčasuje.

• Funkce d – cyklovač začínající impulsem: Výstup cykluje v ​pravidelných intervalech, cyklovač začíná impulzem.

• Funkce e – posunutí impulsu: Zpožděný rozběh po sepnutí spínače a ​zpožděný návrat po jeho vypnutí.

• Funkce f – zpožděný rozběh: Zpožděný rozběh po sepnutí spínače až do jeho vypnutí.

• Funkce g – impulsní relé: Stiskem zapne a ​dalším stiskem vypne výstup, na délce stisku nezáleží, potenciometrem lze nastavit zpoždění reakce na tlačítko a ​tím eliminovat odskok kontaktu tlačítka.

• Funkce h – impulsní relé se zpožděním: Stiskem zapne a ​dalším stiskem vypne výstup, pokud k ​němu dojde před vypršením času.

• Funkce i ​- cyklovač začínající mezerou: Výstup cykluje v ​pravidelných intervalech,cyklovač začíná mezerou.

##VIDEO:https:///embed/HF6DMPCRC-8##

Shrnutí a doporučení produktu

SMR‑K zjednodušuje přechod od klasického spínání k časově řízenému ovládání a umožňuje přizpůsobit chování obvodu pomocí více funkcí bez zásahu do rozvaděče. Díky umístění do instalační krabice a chytrému návrhu zapadne do stávající elektroinstalace a přinese pohodlné ovládání osvětlení i dalších zátěží.

Hledáte další prvky do sestavy nebo alternativy v obdobné kategorii? Prohlédněte si výběr v hlavní kategorii Stmívače a relé, bezdrátové ovládání, kde snadno vyfiltrujete související řešení podle potřeb instalace.

Technické detaily​

• Časový rozsah: 1–864 000 s
• Výstupní výkon: 10–160 VA
• Šířka: 49 mm
• Výška: 49 mm
• Hloubka: 13,3 mm
• Jmenovitý proud: 0,69 A

O výrobci

Ryze česká společnost ELKO EP je jedním z hlavních světových výrobců domovních, kancelářských a průmyslových elektronických zařízení. Téměř 30 let dodává po celém světě relé (více než 200 typů), produkty pro bezdrátové instalace a další produkty. Kromě fyzických výrobků společnost ELKO EP nabízí i návrhy komplexních efektivních řešení. U nás si můžete od ELKO EP pořídit například bezdrátové spínače, spínací hodiny, termostaty, stykačenbsp;další produkty.
